Le borse stagne ricreative e le borse stagne tattiche sembrano quasi identiche sulla pagina di un prodotto. La stessa forma base, la stessa colorazione nera e spesso le stesse dichiarazioni di impermeabilità. I requisiti tecnici alla base di tali affermazioni e cosa succede quando non vengono soddisfatti sono il punto in cui finisce il confronto.
Quando il carico utile è una radio crittografata da 15.000 dollari, il kit traumatologico di una squadra o l'unico comunicatore satellitare che un'unità di soccorso sta trasportando nell'entroterra, un guasto alla giuntura o una chiusura compromessa non costituisce una richiesta di garanzia. È un fallimento operativo con conseguenze che non hanno un processo di restituzione. I responsabili degli appalti che si approvvigionano per queste applicazioni stanno lavorando contro uno standard di rischio diverso rispetto agli acquirenti commerciali di esterni e le specifiche di costruzione devono riflettere questo.
Questo whitepaper copre tre scenari in cui la costruzione standard di sacchi stagni commerciali produce guasti prevedibili in condizioni tattiche e SAR, e le specifiche tecniche che li prevengono.
Scenario 1: Inserimento anfibio marittimo – Il sistema di chiusura come vulnerabilità tattica
Durante l'inserimento di un RHIB in condizioni di forti onde, uno specialista delle comunicazioni trasporta una radio crittografata in una borsa in PVC con chiusura arrotolabile proveniente da un canale commerciale standard. La borsa soddisfa le specifiche di impermeabilità di base dell'unità. Durante l'avvicinamento, l'impatto di un'onda sposta il colletto roll-top. Il sigillo si rompe. L'acqua salata raggiunge l'elettronica. La squadra perde le comunicazioni nel punto di inserimento.
Il fallimento non è un errore dell'operatore in alcun senso significativo. Le chiusure roll-top funzionano in modo affidabile quando l'operatore ha due mani libere, un momento per eseguire correttamente la sequenza di piegatura e il controllo motorio accurato per applicare una tensione uniforme sul colletto prima che si allacci. Un inserimento nel surf con il kit completo, al buio, sotto la pressione del tempo, elimina tutte e tre queste condizioni contemporaneamente. Il design della chiusura presuppone un contesto operativo che non esiste al momento in cui il sacchetto deve effettivamente essere sigillato.
Questa è la distinzione che conta per l’approvvigionamento tattico: una chiusura che funziona in condizioni controllate ma si degrada sotto stress è una responsabilità, non una specifica. Il PVC come materiale del guscio crea un problema secondario negli ambienti marini. L'esposizione prolungata all'acqua salata, il carico UV e la ripetuta flessione meccanica degradano i plastificanti che conferiscono al PVC la sua flessibilità. Il materiale che ha funzionato adeguatamente all'inizio di un ciclo di distribuzione si comporta diversamente dopo tre mesi di utilizzo sul campo. Per le apparecchiature che trasportano componenti elettronici insostituibili, tale finestra di degrado non è accettabile.
Standard di costruzione: chiusura ermetica meccanica e convalida a 1,0 bar

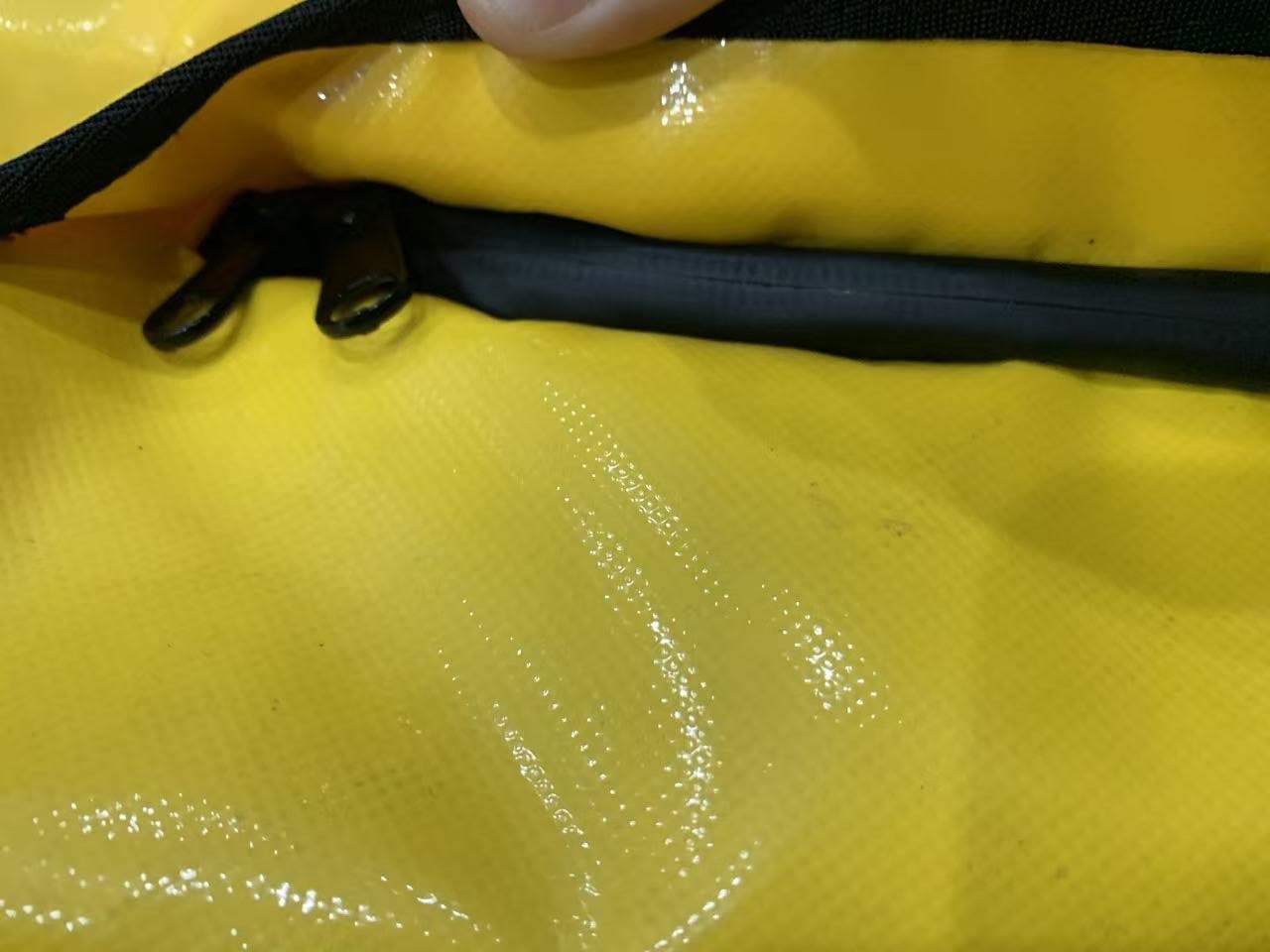

I sistemi con cerniera ermetica eliminano la variabile di esecuzione dell'operatore. Queste chiusure, utilizzando binari in polimero estruso che si incastrano meccanicamente quando attivate, creano una tenuta ermetica in funzione del design della chiusura piuttosto che della qualità della tecnica dell'operatore. Non esiste uno stato parzialmente sigillato. La cerniera è agganciata ed ermetica oppure non è chiusa. Sotto l'impatto delle onde, la pressione delle onde o un'immersione incontrollata, la guarnizione non si sposta perché non è tenuta in posizione dalla tensione del tessuto piegato.
Combinata con cuciture saldate RF a 27,12 MHz su tutto il corpo della borsa, questa architettura mantiene 1,0 bar di pressione idrostatica interna senza emissione di microbolle in nessun punto. Un bar è la pressione equivalente di una colonna d'acqua di 10 metri, ben al di sopra dei carichi dinamici dell'impatto delle onde e adeguata per un'immersione deliberata a profondità operative. La stessa costruzione che sopravvive all'immersione sopravvive anche all'uso come dispositivo di galleggiamento di emergenza: le zone di saldatura a fusione molecolare non si esplodono sotto la pressione interna perché non c'è discontinuità strutturale che possa innescare il cedimento.
Le unità cerniera per queste applicazioni devono essere testate individualmente a pressione come componenti in entrata prima dell'inizio della produzione. Due lotti di cerniere dello stesso fornitore possono sembrare identici e funzionare diversamente sotto pressione; la variazione appare solo in condizioni di prova, non all'ispezione visiva. Il test in entrata per unità è l'unico gate affidabile.
Scenario 2: Estrazione SAR alpina – Guasto del PVC in condizioni operative sotto zero
Una squadra SAR alpina sta effettuando l'estrazione delle vittime in condizioni di bufera di neve a -20°C. Il medico ha bisogno del kit traumatologico contenuto in una borsa impermeabile in PVC. La borsa è rimasta al freddo per ore. Il PVC che era flessibile nell'area di sosta ora è rigido. Quando il medico applica la forza per aprire la borsa, il guscio esterno si frattura lungo una linea di piegatura. Il kit traumatologico è esposto alla bufera di neve. La borsa non è più funzionante.
La fessurazione a freddo del PVC non è un difetto del prodotto o un errore nel controllo qualità: è un comportamento prevedibile del materiale riconosciuto dalle schede tecniche del PVC. I plastificanti che conferiscono flessibilità al PVC a temperatura ambiente migrano gradualmente fuori dalla matrice polimerica, un processo accelerato dall'esposizione ai raggi UV e dai ripetuti cicli termici. Al di sotto di circa -10°C, la rigidità del PVC aumenta significativamente. Al di sotto dei -20°C, il materiale può fratturarsi sotto il tipo di stress di flessione che la movimentazione sul campo produce regolarmente. Le operazioni SAR alpine funzionano a queste temperature come una cosa ovvia, non come una condizione estrema.
Il problema dell'accesso opera in parallelo. A -20°C in condizioni di bufera di neve, un medico indossa guanti da spedizione o spessi guanti isolanti. Il controllo motorio fine è sostanzialmente ridotto. Una chiusura roll-top richiede una piegatura uniforme su tutta la larghezza del colletto, una tensione costante della fibbia e due mani libere per funzionare correttamente. In tali condizioni, una chiusura che impiega quindici secondi diventa una che ne impiega sessanta oppure non riesce a sigillare in modo affidabile alla richiusura dopo l'estrazione del kit. Per l’accesso medico di emergenza, questo divario di tempo e affidabilità è importante.
Standard di costruzione: TPU per climi freddi e accesso con i guanti
Il nylon rivestito in TPU da 840 denari mantiene la piena flessibilità fino a -30°C perché le sue proprietà elastomeriche sono strutturali e non dipendenti dal plastificante. Il materiale non cambia il comportamento in modo significativo nell'intervallo di temperature delle operazioni SAR alpine. Le linee di piegatura che si flettono senza rompersi in estate funzionano in modo identico in condizioni di bufera di neve. I punti di attacco hardware che resistono sotto carico nella stagione calda resistono allo stesso carico a -20°C.
Il conteggio dei denari 840D è adatto specificamente alle condizioni di abrasione del lavoro SAR alpino. Le superfici di granito, le pareti rocciose ricoperte di ghiaccio, i bordi dei ramponi e l'attrezzatura per la discesa producono tutti stress da contatto a cui i tessuti a denari inferiori non sopravvivono intatti. Una squadra alpina trasporta un unico set di attrezzatura su un terreno dove non è disponibile la sostituzione; le specifiche del materiale devono gestire l'intera gamma di condizioni di contatto senza richiedere alcun intervento.
L'accesso con cerniera ermetica a bocca larga e maniglia con barra a T risolve direttamente il problema del funzionamento con la mano guantata. La barra a T fornisce una superficie di presa adeguata per guanti isolanti spessi tirandoli con una sola mano. La cerniera si apre e sigilla con un movimento per direzione: nessuna sequenza di piegatura, nessuna regolazione della tensione, nessuna necessità di usare due mani. L'accesso medico richiede pochi secondi. Risigillare dopo l'estrazione richiede pochi secondi. La tenuta ermetica viene mantenuta indipendentemente dalla rapidità o dalla forza con cui viene azionata la chiusura.
Scenario 3: operazioni notturne: firma hardware e guasto del carico
Un appaltatore militare consegna una serie di borse stagne tattiche secondo le specifiche. Le specifiche richiedevano il nero e le borse sono nere. Durante una revisione del kit pre-implementazione secondo NVG, il responsabile dell'approvvigionamento scopre che l'hardware dell'anello a D è in acciaio lucido, le superfici della fibbia sono in polimero semilucido e le linguette hanno un rivestimento poco lucido che produce ancora una riflettanza rilevabile sotto illuminazione a infrarossi. Le borse non riescono ad essere accettate operativamente.
Questo modello di guasto è abbastanza comune da avere una causa coerente: le specifiche di approvvigionamento sono state scritte da persone che non avevano mai operato con la visione notturna, quindi i requisiti di compatibilità NVG che sono una seconda natura per gli operatori non sono mai stati inseriti nelle specifiche scritte. L'hardware commerciale per esterni è progettato per garantire durabilità ed efficienza dei costi. Gli anelli a D in acciaio inossidabile lucido e le fibbie in polimero semilucido sono scelte eccellenti per questi criteri. Sono incompatibili con le operazioni tattiche notturne e nessuna fabbrica si discosterà dall'hardware commerciale standard a meno che le specifiche non richiedano esplicitamente alternative non riflettenti.
Il cedimento portante è un problema separato e indipendente. La struttura standard della borsa impermeabile commerciale cuce gli spallacci e le maniglie per il trasporto direttamente attraverso la membrana impermeabile del guscio. Ciò crea due problemi simultanei: perforazioni dell'ago attraverso lo strato impermeabile nel punto di attacco e concentrazione dello stress su un numero limitato di punti di cucitura quando viene applicato il carico. Sotto il peso del kit tattico caricato (munizioni, batterie, apparecchiature di comunicazione e acqua) questi punti di attacco rappresentano il primo punto di cedimento strutturale. La cinghia si separa dal corpo del sacco sotto carico, tipicamente nel momento in cui l'operatore non ha la possibilità di affrontarla.
Standard di costruzione: hardware antiriflesso e punti di ancoraggio saldati a RF
Le specifiche hardware antiriflesso per applicazioni tattiche implicano anelli a D in alluminio anodizzato opaco o acciaio annerito chimicamente, fibbie in polimero piatto-scuro di fornitori come ITW Nexus e nessuna superficie speculare in nessun punto del prodotto assemblato. Laddove sono richiesti marchi o contrassegni identificativi, gli inchiostri che assorbono gli infrarossi o la goffratura cieca sostituiscono il filo riflettente o la stampa standard. Queste specifiche devono apparire esplicitamente nella descrizione del prodotto e devono essere verificate su campioni di produzione sotto ispezione equivalente NVG: un controllo visivo diurno di un prodotto con finitura opaca non conferma la conformità IR.

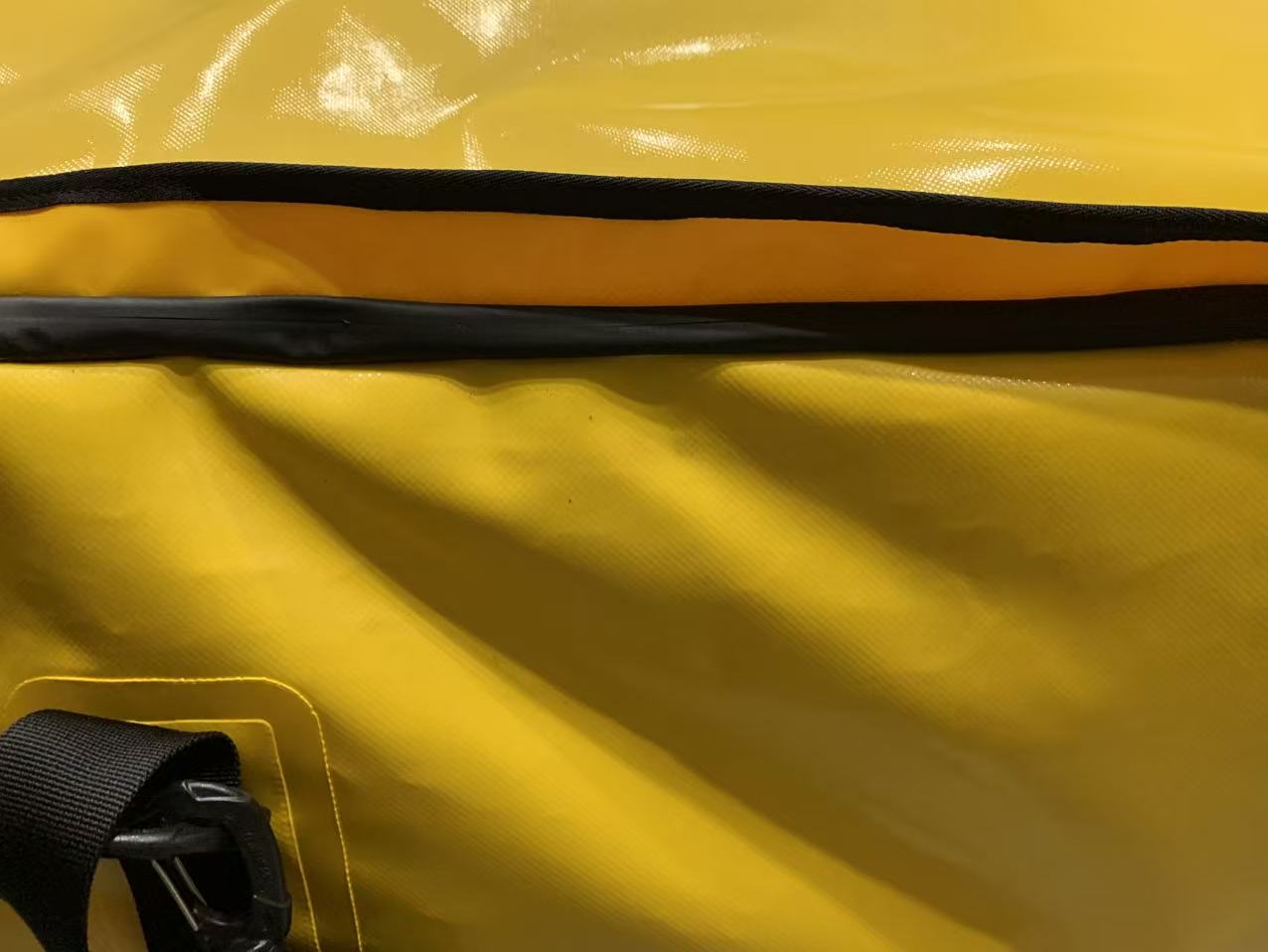

Le toppe di ancoraggio in TPU saldate a RF sostituiscono tutti gli attacchi hardware cuciti sui punti portanti. Il processo: una toppa di rinforzo in nylon rivestito in TPU, dimensionata per distribuire il carico previsto su un'area superficiale adeguata, viene saldata a RF all'esterno della borsa in ogni posizione di attacco dell'hardware. Anelli a D, anelli per maniglia e punti di ancoraggio MOLLE si attaccano alla toppa. La membrana primaria del guscio non è mai perforata. Durante i test di carico distruttivo, l'hardware o la cinghia si guastano prima del legame di saldatura tra la toppa e il guscio: il punto di attacco non è l'anello debole strutturale.
L'integrazione della cinghia MOLLE segue la stessa logica: canali saldati a RF sulla superficie esterna anziché attacco cucito che crea percorsi di perdita attraverso il guscio. La borsa accetta accessori MILSPEC standard senza acquisire le perforazioni della membrana richieste dall'attacco MOLLE cucito.
Cosa richiede effettivamente l’approvvigionamento tatticoun partner OEM
I tre scenari sopra riportati condividono una modalità comune di fallimento dell'approvvigionamento: una specifica adeguata per le applicazioni commerciali all'aperto è stata applicata a un contesto tattico o SAR in cui contano diverse modalità di fallimento. La costruzione ha funzionato abbastanza bene da superare le specifiche scritte ma ha fallito nell'uso sul campo perché le specifiche scritte non catturavano ciò che effettivamente richiedeva l'ambiente operativo.
Prevenire ciò richiede specifiche di approvvigionamento basate sugli scenari operativi piuttosto che sui cataloghi di prodotti commerciali. Le specifiche tecniche che affrontano questi tre scenari:Convalida idrostatica 1,0 Barcon chiusure meccaniche ermetiche, TPU 840D con test di flessione a temperatura fredda documentati, toppe di ancoraggio portante saldate a RF e hardware antiriflesso verificato da NVG: sono tutti specifici, testabili e documentabili. Appartengono all'ordine di acquisto, non al report post-azione.
Quando si valutano i partner OEM per borse stagne tattiche o SAR, le domande differenzianti sono: le unità di cerniera vengono testate a pressione individualmente o mediante campionamento in batch? A quale temperatura viene convalidata la specifica di flessibilità del TPU e come viene convalidata sui lotti di materiale in entrata anziché presupporre dalla scheda tecnica del fornitore? Possono produrre dati di test sulla forza di trazione per toppe di ancoraggio saldate a RF da campioni di produzione? Dispongono di hardware tattico non riflettente come articolo di catalogo standard o si tratta di un componente per ordine speciale con implicazioni in termini di tempi di consegna? Un produttore con reali capacità in questa categoria ha risposte operative dirette a tutti questi problemi.
Domande frequenti
D: Perché le cerniere ermetiche sono preferite rispetto alle chiusure roll-top per le borse stagne tattiche?
R: Sebbene i roll-top siano efficaci per un uso generale, sono soggetti a errori umani: se non arrotolati saldamente e simmetricamente, possono perdere liquido quando sono completamente sommersi. Le cerniere ermetiche forniscono una tenuta meccanica assoluta e infallibile necessaria per proteggere i componenti elettronici di alto valore durante gli inserimenti anfibi.
D: Le borse stagne in TPU possono resistere a temperature gelide senza rompersi?
R: Sì, il poliuretano termoplastico (TPU) premium mantiene la sua flessibilità elastomericaambienti con clima freddo estremo, a differenza del PVC, che diventa fragile ed è soggetto a frantumi o screpolature se manipolato a temperature inferiori allo zero.
D: In che modo la saldatura RF migliora la capacità di carico di uno zaino militare?
R: Invece di cucire cinghie pesanti direttamente attraverso il tessuto impermeabile (che crea perforazioni e punti deboli), la saldatura RF fonde spesse piastre di ancoraggio in TPU all'esterno della borsa. Ciò distribuisce il peso delle munizioni pesanti o delle batterie su un'area più ampia senza mai perforare la membrana impermeabile.
